Práctica 4: Sensor de temperatura

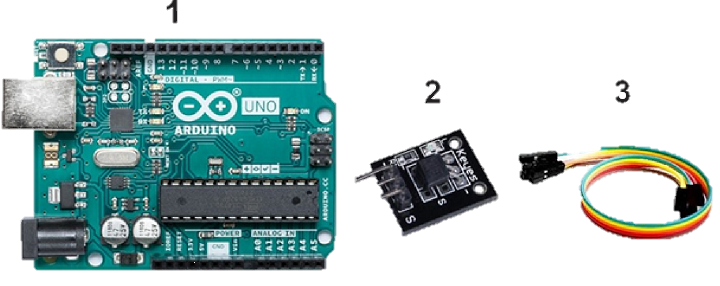

Para esta práctica se necesita:

  1. 1. Placa Arduino UNO
  2. 2. Módulo sensor de temperatura KY-001
  3. 3. Cables para realizar las conexiones

  4. Materiales






Introducción


En esta práctica vamos a hacer uso del sensor de temperatura KY-001, el cual permite la medición de la temperatura en un sitio ,entregando datos mediante un bus serie digital (llamado One Wire , o “Un Cable” en español). Este módulo cuenta con el sensor de temperatura DS18B20, el cual medir temperaturas entre -55°C y 125°C. Para la visualización de los datos medidos haremos uso de una herramienta que tiene el IDE de Arduino llamada monitor serie. Esta herramienta permite presentar información acerca de los sensores que están conectados a nuestra placa.

Montaje

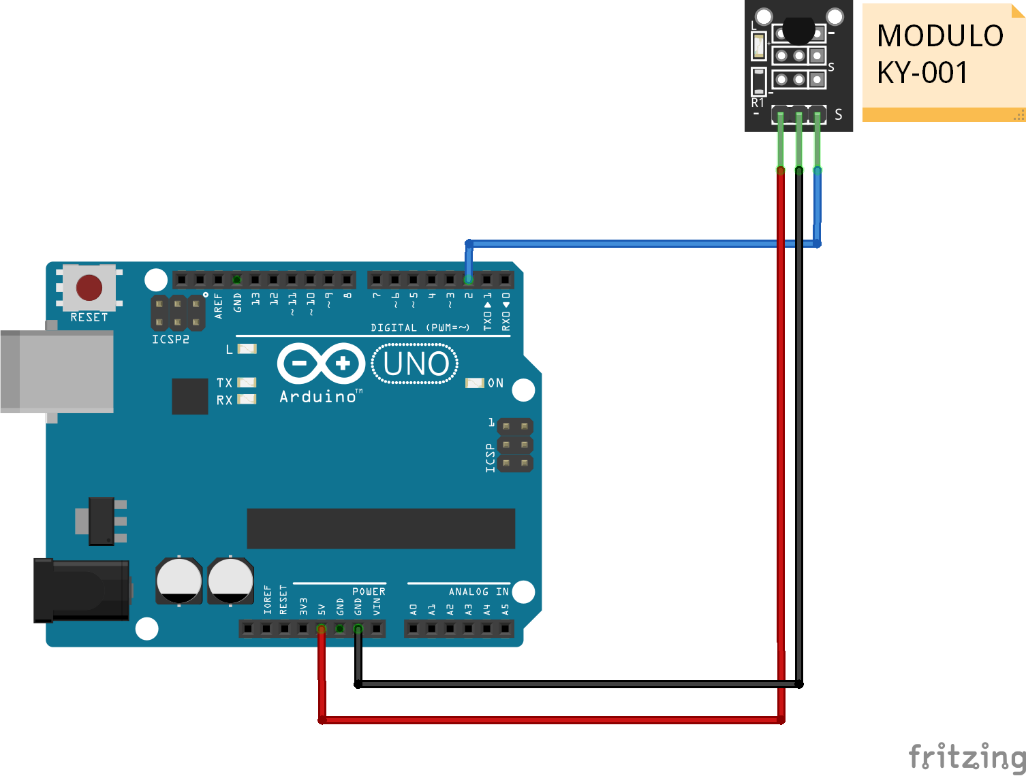

Realizar la conexión del módulo KY-001 cableando la salida (S) al PIN2 de la placa Arduino, el terminal del centro a +5V y el terminal “-” al pin GND de la placa Arduino.


tablas


arduino

Programación

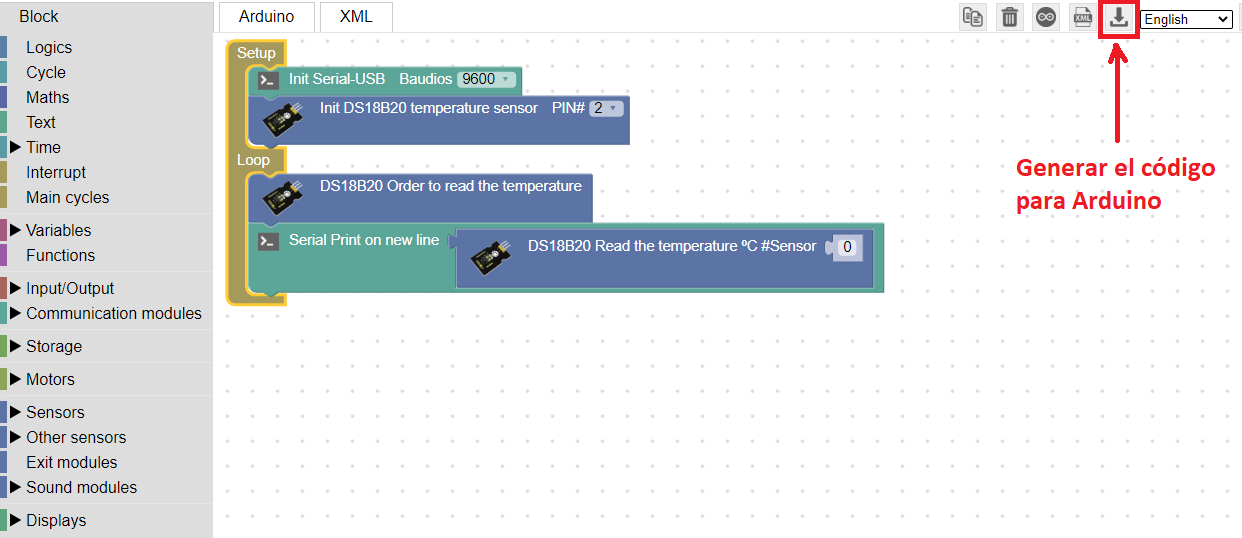

Para la programación gráfica, en esta ocasión utilizaremos el programa ArduBlock para navegador web. El procedimiento de organización de los bloques es similar. Debemos seleccionar los componentes DS18B20 para el módulo KY-001, y los bloques Serial para la comunicación serrial. Nos debe quedar de la siguiente manera



codigo

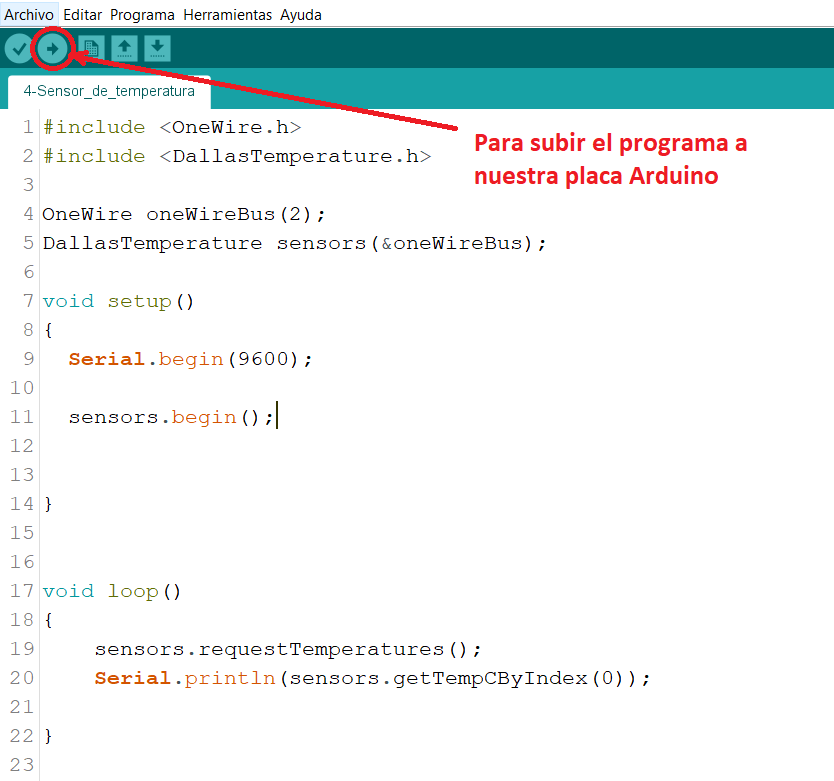

Luego de tener los bloques organizados, debemos generar el código correspondiente para Arduino. Para ello damos click en el boton. Seguidamente copiamos el contenido del archivo descargado en nuestro entorno de programación de Arduino



codigo
